Review zum Chieftec BA-01B-B-B Bravo Series

Ein Review von Daniel Kienitz ( daniel.kienitz@pqtuning.de )



Vorwort:

Zu aller erst möchten wir uns herzlichst bei der Firma Arena Chieftec Group für die Bereitstellung des Testsamples bedanken.

Arena Chieftec Group



Gehäuse der Marke Chieftec besitzen bei Gamern,

sowie auch in etwas gehobeneren klassen ein hohes Ansehen.

Funktionalität, Qualität und auch Flexibilität werden bei diesem Unternehmen groß geschrieben.

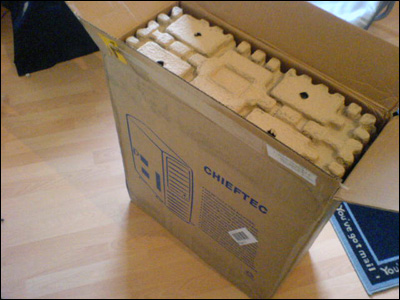

Das Sample erreichte uns in einer sehr gut geschützten Verpackung (Abbildung 1).



Inhalte:

Verpackung

Abbildung 1



Lieferumfang:

  • 1 BA-01B-B-B
  • Insgesamt 4 Schlüssel
  • 1 Kaltegerätestecker
  • 1 Reichhaltiger Schraubensatz
  • Genügend Mainboardabstandshalter
  • 1 rein bildlich beschriebene Bedienungsanleitung in deutsch und englisch



Spezifikationen
Größe (Tiefe x Breite x Höhe):
*=ohne Standfüße (mit +18mm)
540mm x 205mm x 652mm*
Gewicht: ca 16 Kg
Formfaktor:  mATX, ATX und EATX
Laufwerkeinschübe: 6x 5 1/4" 2x 3,5" (EXTERN)
8x 3,5" (INTERN)
Frontanschlüsse: 2x USB2.0, 1x IEEE 1394 Firewire, Mic-in, Line-out
Besonderheit: Interne Laufwerkseinschübe auf max. 10 erweiterbar,
max. 7 Optionale Gehäuselüfter
(2x 120mm hinten, 5x 92mm an der Seite

Der Lieferumfang fällt unseres Erachtens recht umfangreich aus. Lediglich der Mangel eines optionalen Lüfters ist zu beanstanden.





Das Gehäuse von Außen:

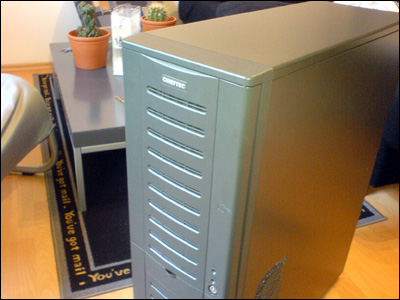

Das Chieftec – Bravo fällt durch sein einzigartiges Designschema sofort auf. Die Front (Abbildung 2) aus stoßsicherem Hartplastik. Besonders auffallend sind die seitlichen Aussparungen für die Lüfter. Diese sind in schlichter Gitteroptik gehalten.

Gehäuse Außen

Abbildung 2



Auf der Linken Seitentür 5 (3 vorn – diese können aber nicht mit Lüftern bestückt werden, 2 hinten) und auf der rechten Seite auch 3 (Abbildung 3).

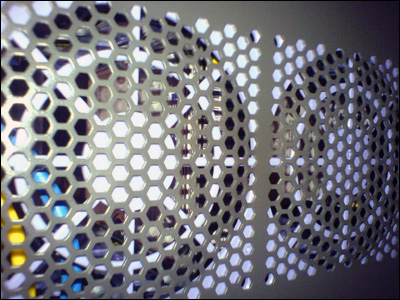

Lueftergitter

Abbildung 3

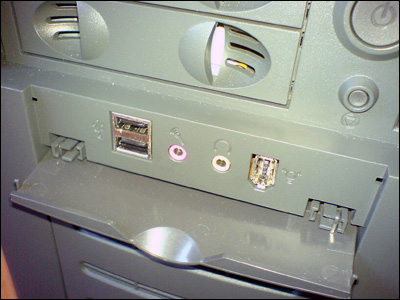

Die Frontanschlüsse befinden sich direkt unter der „Fronttür“, versteckt hinter einer kleinen Klappe (Abbildung 4).

Frontanschluesse

Abbildung 4

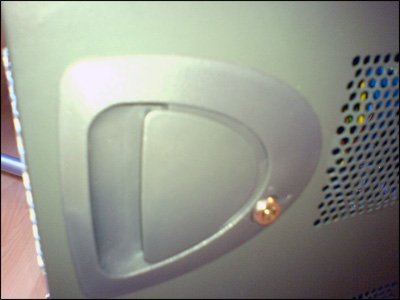

Zugang zum Inneren des Gehäuses bekommt man über die Seitentür, welche über einen Schlossmechanismus geschützt ist.  Diese lässt sich einfach über einen Griff (Abbildung 5) öffnen.
Die Seitentür kann man nach Bedarf mit einem speziellem Schlüssel, welcher natürlich im Lieferumfang (4x) enthalten ist, zuschließen.

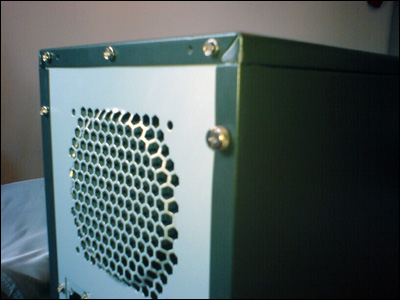

Zusätzlich wird dir Tür an der Hinterseite noch mit 2 Rändelschrauben gesichert (Abbildung 6).

Seitentuer

Abbildung 5



Raendelschrauben

Abbildung 6



Die Tür lässt sich sehr gut öffnen.



Das Gehäuse von Innen:

Mit dem Bravo hat man ein sehr geräumiges Gehäuse erworben.
Es bietet viel Platz und Funktionalität.

Ein sehr positiver Aspekt ist der komplett schraubenlose Einbau von Festplatten und Steckkarten.

Das Konzept der Festplatteninstallation basiert auf ein Schienensystem.

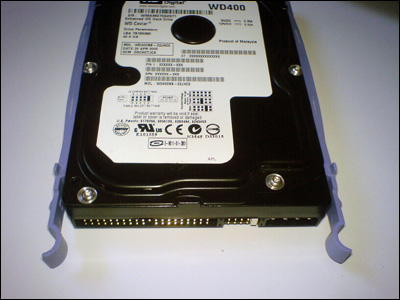

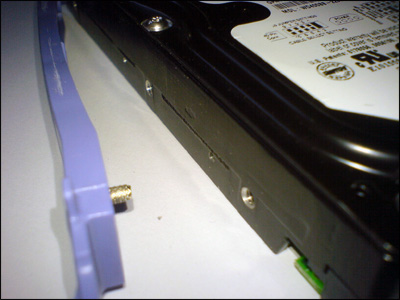

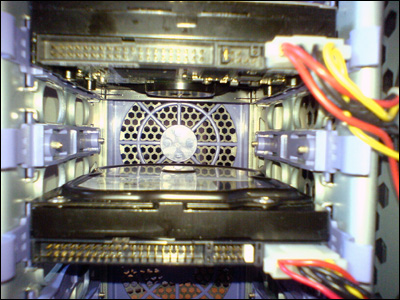

Die 2 – pro Laufwerk - benötigten Schienen werden einfach seitlich an die Festplatten gesteckt (Abbildung 7 & 8) und dann in den Laufwerkkäfig (Abbildung 9) eingeschoben. Dies ist auch eine wirklich schnelle Methode, den Massenspeicher auszuwechseln.

HDD1

Abbildung 7



HDD2

Abbildung 8



HDD3

Abbildung 9



Desweiteren ist es möglich 3 92mm Lüfter optional zur Kühlung der Festplatten anzubringen. (siehe Hintergrund in Abbildung 9)



Laufwerke wie CD / DVD usw. werden über ein Snap-In System (Abbildung 10) installiert. Die dazu benötigten Schrauben befinden sich in der Strebe, die oben durchs Gehäuse verläuft (Abbildung 11).
16 an der Zahl. Diese werden einfach auf der Strebe geschraubt und dann

jeweils 2 - vorn und hinten, links und rechts, auf der oberen Hälfte in das Laufwerk (Abbildung 12) geschraubt.

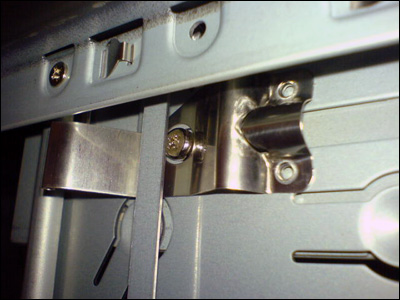

Snap In

Abbildung 10

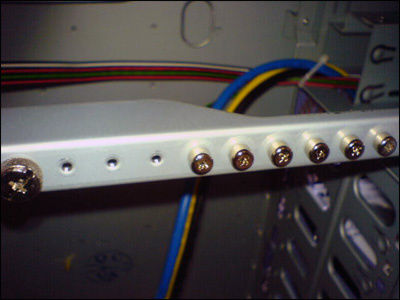

Strebe

Abbildung 11

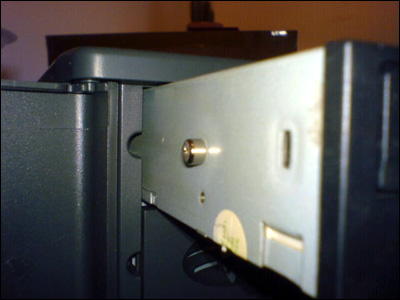

DVD ROM

Abbildung 12

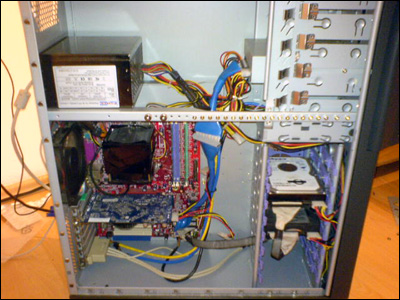

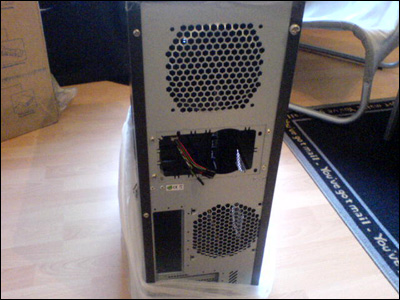

Das Netzteil ist ohne Probleme zu installieren. Über dem Einbauschacht befindet sich noch genügend Platz für beispielsweise einen Radiator für eine Wasserkühlung. Dieser Schacht kann auch optional mit einem weiteren 120mm Lüfter ausgestattet werden. (Abbildung 13 & 14)

Gesamt 1

Abbildung 13



Gesamt 2

Abbildung 14

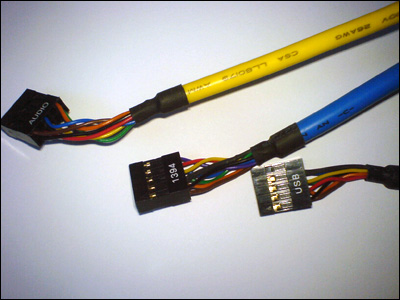

Zum Kabelmanagement: Die Anschlüsse für das Frontpanel sind farblich zu unterscheiden.
GELB für Audio, BLAU für Firewire und SCHWARZ für USB. (Abbildung 15)
Alle weiteren Anschlusskabel, wie Power-LED, Power-SW, Reset usw. sind sehr gut gekennzeichnet und leicht zu unterscheiden.

Kabel Front

Abbildung 15

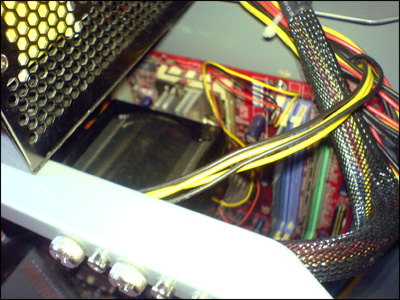

Die Kabelführung selbst ist gut durchdacht. IDE-, sowie Stromkabel sind leicht und ohne Gefahren gut zu verstecken. Sogar das etwas dickere Hauptstromkabel für das Mainboard lässt sich in der Innenseite der Strebe unterbringen, was optisch sehr viel hermacht (Abbildung 16).

Netzteil

Abbildung 16



Auch der Einbau des Mainboards gestaltet sich problemlos.



Fazit:

Die Suche nach scharfen Kanten, etwaigen Konstruktions“fehlern“ bleibt erfolglos.
Chieftec präsentiert mit dem Bravo ein 1a durchdachtes Big-Tower-Gehäuse, welches in alle möglichen Bereiche gut einzugliedern wäre. Besonders Modding-Enthusiasten, Gamer und auch gerade Home-Network-User kommen hier voll auf ihre Kosten.

Der aktuelle Preis von ca 82€ ist mehr als angemessen.

Im Ganzen gibt es so gut wie keine Contras über dieses Gehäuse zu berichten. Einziges Manko: der fehlende Gehäuselüfter im Lieferumfang. Vielleicht arbeitet Chieftec schon an diesem Problem. Sehr viele Kunden würden sich über diese kleine Beigabe sehr freuen.
Ansonsten, selbst das Design regt zum kaufen an.

PQ-tuning must have

Ein Must-Have
