Mein Dank geht an die Firma Caseking für die Bereitstellung des Testsamples. Ein Test von Johannes Liegert

Heute gibt es die „Battle-Axe“ aus dem Hause Xigmatek im Testbericht. Die „Schlachtaxt“ ist ein mit 4 Heat-Pipes und HDT Technologie (Heat-Pipe Direct Touch) ausgestatteter VGA-Kühler (Visual Graphic Adapter). Um die Wärme letzten Endes abzuführen besitzt der VD964 zwei Hyro Bearing (flüssigkeitsgelagerte) 92mm Fans die bis zu 2.200 R.P.M schaffen sollen. Ob sich die „Battle-Axe“ gegen die Abwärme einer HD 4870 aus dem Hause Sapphire behaupten kann wird sich im knallharten Test zeigen.

grafikkarte kühler

Lieferumfang und Verarbeitung

Die Xigmatek VD964 "Battle-Axe" kommt in einer soliden Pappschachtel mit Frontfenster durch das man die zwei 92mm Lüfter in der schicken,  Axt ähnlichen Verkleidung des VD964 erblicken kann. Im Paket befindet sich natürlich der Kühlkörper samt den Lüftern. Weiter sind eine schwarz-weiß Anleitung zum Einbau des Kühlers, ein Päckchen Wärmeleitpaste und universall Montageteile zum anbringen des Kühlers auf allen Grafikkarten mit dabei. Zusätzlich legt Xigmatek 4 weitere Anti-Vibration-Rubber bei mit denen man seine eigenen Lüfter auf dem Kühlkörper anbringen kann. Auch weitere Kühlkörper für den VGARAM sind dabei. Die Ausstattung entspricht somit den Standards und lässt keine Wünsche für den Einbau übrig.

Für einen flüsterleisen Betrieb der „Schlachtaxt“ sorgen die Anti-Vibration-Rubber, die auftretende Vibrationen der Lüfter auffangen und so mögliche Schäden an der Grafikarte als auch Vibrationsgeräusche verhindern. Diese sind universell einsetzbar, dass heißt man kann jeden beliebigen Lüfter auf dem Kühlkörper anbringen.

Zu den 92mm Fans ist zu sagen dass diese bis zu 2.200 Umdrehungen pro Minute machen und somit einen Air Flow von 40.2 CFM maximal befördern. Dies entspricht 1,14 m³ pro Minute oder 68,26 m³ pro Stunden was ein wirklich anständiger Wert ist. Die Lebensdauer der Lüfter wird mit 40.000 Stunden angegeben.
Als dBA Wert sind 20 – 28 angegeben das werden wir später noch genauer per Messgerät überprüfen.

Die Montage-Anleitung ist in schwarz-weiß gehalten und mehrsprachig. Sie führt in kurzen Schritten durch die Einbau-Phase. Und gibt wichtige Tipps um beim anbringen des Kühlers seine GPU nicht zu zerstören bzw. die Platine zu beschädigen. Dies kann durchaus bei zu großem Kraftaufwand geschehen.

Die Verarbeitung des Kühlkörpers ist tadellos, die Lamellen wurden an den Kanten abgerundet Sodas man sich nicht schneidet und es gibt keine spitzen Kanten oder Ähnliches. Der Kühlkörper deckt gut 2/3 der Grafikkarte ab was bei der Größe einer HD 4870 auch dringen notwendig ist.

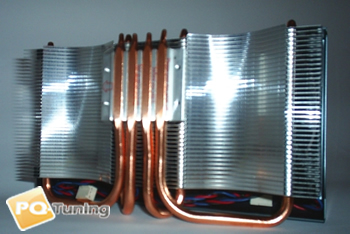

Die Lamellen bestehen aus Aluminium und tragen ihren Teil zum protzigen Anblick des „Battle-Axe“ bei.
Abgeführt wird die Wärme über 4 Kupfer Heat-Pipes von denen jede einen Durchmesser von 6 mm aufweisen kann. Diese liegen auch HDT Typisch wie wir es von Xigmatek kennen ohne Zwischenplatte direkt auf der GPU (Graphic Processing Unit) auf was zu einer besseren abfuhr der Wärme führen soll.

Das es bei der Grafikkarte nicht nur die GPU zu kühlen gilt legt Xigmatek auch 8 Ram-Kühlkörper und einen Chip-Kühlkörper bei. Diese sind auch bitter nötig, denn ohne ausreichende Kühlung des Chipsatzes und des VGARAM sinkt die Lebensdauer der Karte dramatisch. Die Kühlkörper werden per klebende Wärmeleitpads auf die zu kühlenden Stellen aufgeklebt. Und werden dann durch den Luftstrom der Lüfter mit gekühlt.

Insgesamt macht schon die Verarbeitung, das Design und der tolle Umfang des Xigmatek VD964 „Battle-Axe“ Lust die Axt auf den PC loszulassen!

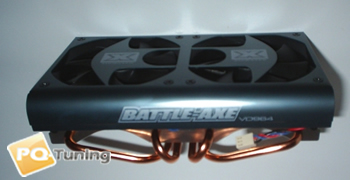

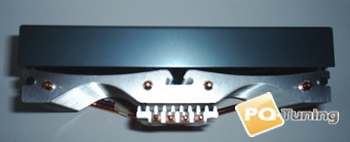

seite seitenansicht


Technische Daten

Produkt Name : VD964
Lamellen: Aluminium
Heat-Pipe: 4 * 6mm Kupfer
Gewicht: 617g

Maße:
2 x Lüfter 92 mm x 92 mm x 25 mm
Kühlkörper 194 mm x 110 mm x 32,4 mm
Gesamt 194 mm x 110mm x 34,9 mm

Lüfter:
Größe: 92mmx92mmx25mm
Spannung: 12 V
Umdrehungen: 2200 Umdrehungen pro Minute
Lagerung: Hyro Bearing (flüssigkeitsgelagert)

Leistung:
Air Flow : 40,2 CFM (Max.)
Anpressdruck: 0.078 inH²O (Max)
Lebensdauer: 40.000 Stunden
Lautstärke: 20 - 28 dBA (max.).
Anschluss: 3 Pin

Anwendung auf:
Nvidia GeForce : 8800 / 7900 / 7800 / 6800 / Series
ATI Radeon : X1950 / X1900 / X1800 / X2000 / HD 3800 / HD 4800 Series

Wechseln des Kühlers und Montage des neuen Kühlkörpers

schrauben pc


!! Wichtig !!
Beim Ausbau des Standard-Kühlers müssen sie vorsichtig sein ! Bei den meisten Herstellen verliert man die Garantie durch den Wechsel des Kühlers.

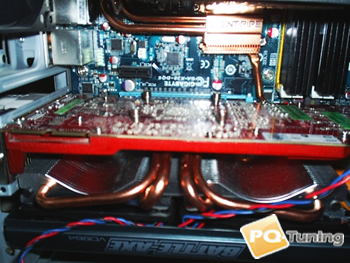

Auch belegt der Xigmatek 3 Slots , also wird Crossfire bzw. SLI fast unmöglich !

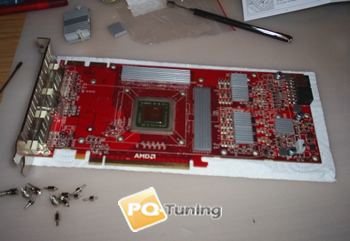

Als ersten musste der Standard-Kühler weichen. Darum musste Kühlerplatte abgeschraubt und der Kühlkörper samt Radial-Lüfter abgenommen werden. Nun wurde die restliche Wärmeleitpaste auf der GPU mit Arctic Clean entfernt. Mit Arctic Clean 2 wurde die GPU für das Auftragen der neuen Paste vorbereitet.
Sobald dies Beendet war musste die Halterung auf der Unterseite des Kühlkörpers angeschraubt werden.
Um den VGARAM ausreichend Kühlung zu bieten wurde dieser mit den passenden RAM-Kühlkörpern beklebt.

Da bei verschiedenen Karten-Typen Komplikationen durch die Anordnung des VGARAMs auftreten, sollte man immer passendes Werkzeug bereithalten um im Notfall die Heat-Pipes ein wenig anpassen zu können.

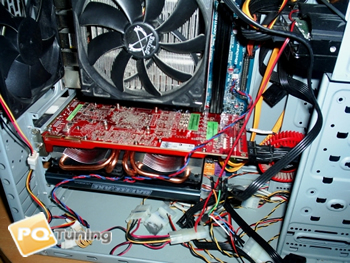

Der vorletzte Schritt war dann den Kühler auf der Grafikkarte zu montieren.

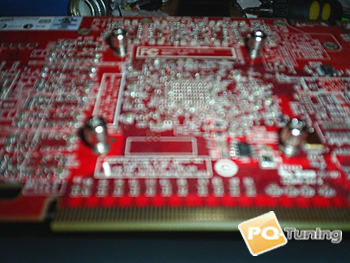

Dazu mussten einfach die Halterungs-Stifte durch die Schraubenlöcher gedrückt werden.

Letzter Schritt ist dann das Festschrauben. Dabei werden gefederte Schrauben über die Stifte gestülpt und dann mit einander verschraubt.

!!Achtung!!
Wer zu fest anzieht kann seine Platine durch zu hohe Krafteinwirkung zerstören !

Testergebnisse

Unser Testsystem:

Intel E8200 @ 3200 Mhz
Gigabyte X38 DQ6
4096 MB Cellshock DDR2 Ram 1000Mhz
ATI HD 4870 512 MB
unser Test wurde in einem Aerocool T3 ausgeführt.

Als Wärmeleitpaste benutzten wir die Nocuta HT-H1.

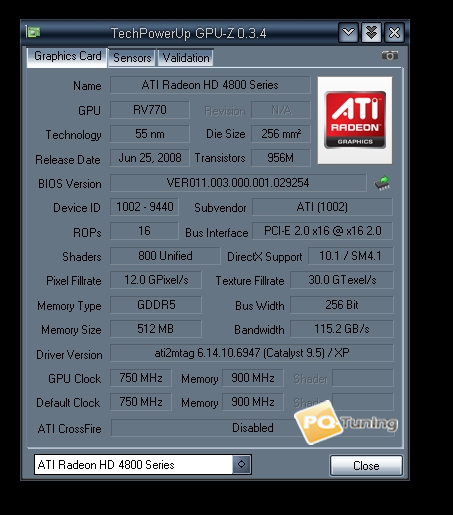

Als Software um die Temperaturen auszulesen benutzten wir ATI Catalyst Control Center 9.5 und TechPowerUp GPU-Z 0.3.4.

Mit dem Standard Lüfter belief sich die Temperatur im Idle-Zustand um die 50°C , hingegen sinkt dieser beim Xigmatek „Battle-Axe“ durch den bloßen einbau um 10°C auf 38°C was eine deutliches Zeichen ist.

daten

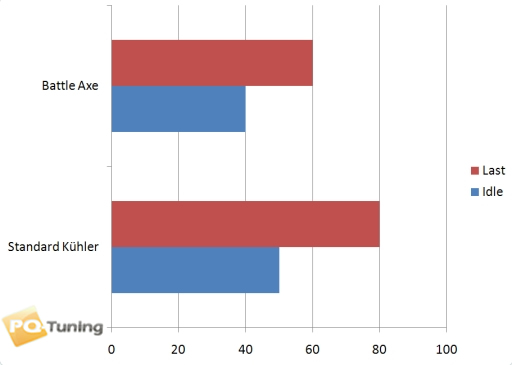

Genau so verhalten sich die Werte wenn die Karte unter Last steht. Beim Standard-Kühler stieg die Temperatur auf heiße 80°C und mehr. Mit dem Xigmatek „Battle-Axe“ kommt sie gerade mal auf maximal 60°C

temperatur

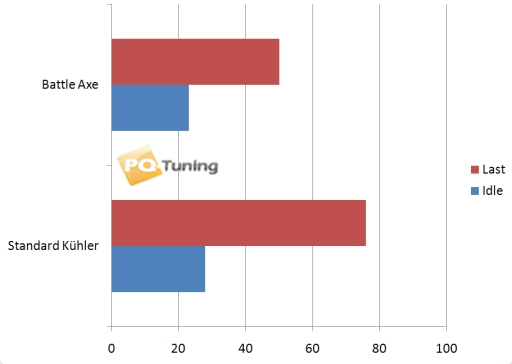

Der größte Störfaktor für Besitzer einer HD 4870 war die Lautstärke. Im Idle schnurrt sie zwar vor sich hin und ist fast unhörbar, aber man sollte sie am besten nie unter Last setzten denn dann röhrt die Karte bis zur Schmerzgrenze von 60 bis 70 dBA.

lautstärke

Da gleicht die Xigmatek VD964 „Battle-Axe“ einem Segen von Oben. Im Idle macht sie kaum auf sich aufmerksam und erst recht unter Last zeigt sich die Stärke des Kühlers. Hier seigt die Anzeige unseres Messgerätes nicht über 50 dBA was zwar nicht dem Wert der Angabe zutrifft dennoch kaum wahrnehmbar im Gegensatz zum Referenzkühler aus dem Hause ATI.


Fazit

Fassen wir zusammen: Der Xigmatek VD964 „Battle-Axe“ ist ein leistungsstarker, leiser und schöner VGA-Kühler der sich in jeden Gehäuse und auf jeder Grafikkarte heimisch fühlt und Leistung bringt.
Man sollte sich aber klar sein das man die Garantie verliert sollte man den Kühler wechselt und die Montage des Kühlers um einiges schwieriger ist als der CPU-Kühler wechsel. Wer sich aber der Herausforderung stellt wird mit einem Ergebnis belohnt das jeder zu Schätzen weis.
Also geht die Empfehlung klar an Bastler und Silent-Fans die sich der Herausforderung gewappnet sehen und eine kühlere, leisere und besser Übertaktbare Grafikkarte Wünschen. Denn für gerade mal 29,90 bekommt man ihn bei Caseking.de. Ein wahrer Preis / Leistung Sieger Kandidat !
